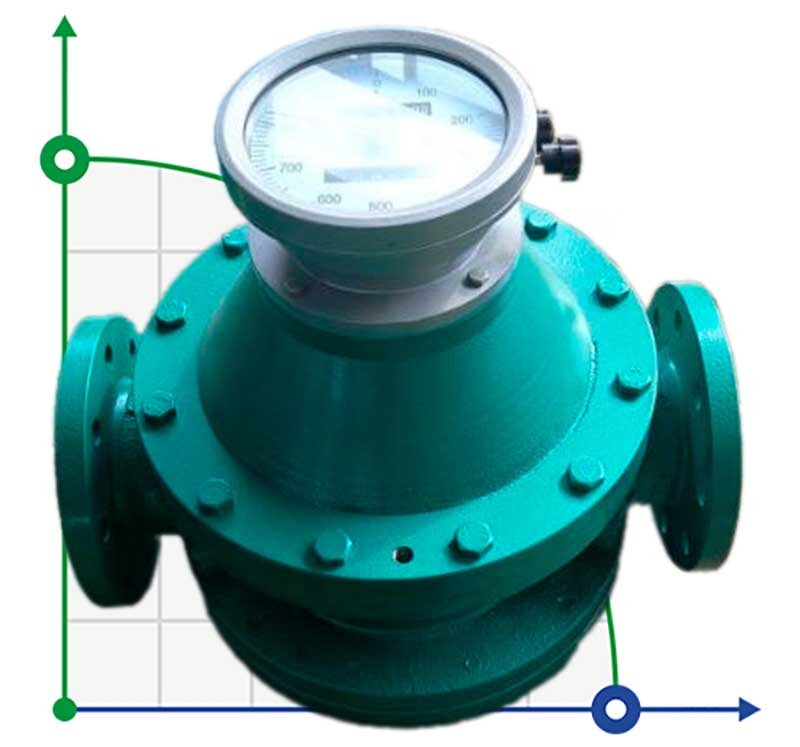

DN80 Ovalrad-Durchflussmesser aus Gusseisen KLC-A80.2/Z DN80, für Sonnenblumenöl 10-60 m3/h, 2-200 mPa.s

Der ovale Zahnrad-Durchflussmesser besteht aus einer Messeinheit und einem Paar elliptischer Zahnräder, die in der Messeinheit installiert sind, und die oberen und unteren Abdeckungen bilden einen halbmondförmigen, abgedichteten Hohlraum (aufgrund der Drehung des Zahnrads ist er nicht abgedichtet) als Berechnungseinheit für die Verdrängung. Wenn die gemessene Flüssigkeit durch die Rohrleitung in den Durchflussmesser eintritt, wird das Zahnradpaar durch die am Einlass und am Auslass erzeugte Druckdifferenz in eine kontinuierliche Drehbewegung versetzt, und die durch den halbmondförmigen Hohlraum gemessene Flüssigkeit wird kontinuierlich zum Auslass befördert. Das Produkt aus dem Vierfachen des Sekundärvolumens ist der gesamte gemessene Flüssigkeitsdurchfluss. Das elliptische Zahnrad erzeugt ein Drehmoment, das es unter dem Einfluss der Druckdifferenz △p des Messmediums in Drehung versetzt. Rotor 1 und Rotor 2 werden abwechselnd von einem angetrieben, um den anderen zu drehen. Jeder Rotor hat zwei Magnete als signalerzeugende Elemente. In der Mitte der beiden Achsen am Boden des Hohlraums befindet sich ein magnetisches Signalerfassungselement. Jedes Mal, wenn der Magnet zum Erfassungselement zurückkehrt, zählt der Sensor einen Impuls. Jeder Impuls entspricht einer bestimmten Menge an Medienentladung, so dass der Volumendurchsatz der durch jeden Impuls entfernten Medien ermittelt werden kann.
