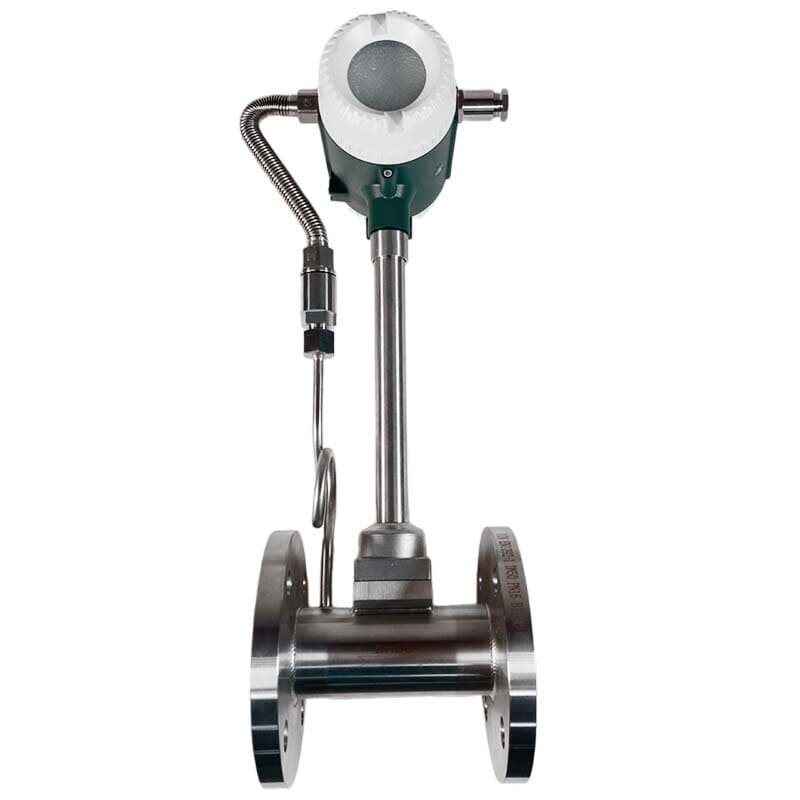

DN50 Edelstahl-Wirbel-Durchflussmesser KLUGB DN50/PN16 RF DIN-Flansch, für Dampf, 0,175-1,75 t/h, <1.6 MPa, <250°C, 4-20mA, ExdIIBT6

Click image for a larger view

Code: 1058301

Hersteller	BTS-Engineering
Temperatur (max), mit	250
Explosionsschutz	Also
Herkunftsland	China
Material des Gehäuses	AISI 304 Rostfreier Stahl
Verbindungstyp	geflanscht
Anschlussdurchmesser, DN	50
ATEX-Standard	ExdIIBT6
Steuersignal, mA	4-20mA
Durchflussbereich	0.175-1.75 t/h
Spannung, V	24
Typ des Durchflussmessers	Wirbel
Arbeitsumgebung	пара

Show all features (13)

Dokumentation

Beschreibung DN50 Edelstahl-Wirbel-Durchflussmesser KLUGB DN50/PN16 RF DIN-Flansch, für Dampf, 0,175-1,75 t/h, <1.6 MPa, <250°C, 4-20mA, ExdIIBT6

Bildschirmanzeige von instationärem Durchfluss + akkumuliertem Durchfluss + Mediumstemperatur + Mediumdruck; mit Temperatur- und Druckkompensation. Der Wirbeldurchflussmesser wird zur Messung des Durchflusses von Gasen oder Flüssigkeiten in kompletten Rohrleitungen eingesetzt. Das Messprinzip beruht auf der Entwicklung einer Wirbel-Karman-Straße, die einem in die Rohrleitung eingebetteten Körper folgt. Die Wirbel werden periodisch zuerst auf der einen und dann auf der anderen Seite des Strömungskörpers (Wirbelkörper), der senkrecht zur Rohrachse eingebaut ist, entladen. Die Wirbelströmung erzeugt eine so genannte "Wirbel-Karman-Straße" mit einem variablen Druck, dessen Frequenz proportional zum Durchfluss ist.

Kategorie: Unternehmensautomatisierung: Kontroll- und Messinstrumente, Sensoren, Rotameter

Merkmale DN50 Edelstahl-Wirbel-Durchflussmesser KLUGB DN50/PN16 RF DIN-Flansch, für Dampf, 0,175-1,75 t/h, <1.6 MPa, <250°C, 4-20mA, ExdIIBT6

Hersteller	BTS-Engineering
Temperatur (max), mit	250
Explosionsschutz	Also
Herkunftsland	China
Material des Gehäuses	AISI 304 Rostfreier Stahl
Verbindungstyp	geflanscht
Anschlussdurchmesser, DN	50
ATEX-Standard	ExdIIBT6
Steuersignal, mA	4-20mA
Durchflussbereich	0.175-1.75 t/h
Spannung, V	24
Typ des Durchflussmessers	Wirbel
Arbeitsumgebung	пара

Dokumentation DN50 Edelstahl-Wirbel-Durchflussmesser KLUGB DN50/PN16 RF DIN-Flansch, für Dampf, 0,175-1,75 t/h, <1.6 MPa, <250°C, 4-20mA, ExdIIBT6

Anleitung herunterladen, Katalog für DN50 Edelstahl-Wirbel-Durchflussmesser KLUGB DN50/PN16 RF DIN-Flansch, für Dampf, 0,175-1,75 t/h, <1.6 MPa, <250°C, 4-20mA, ExdIIBT6
