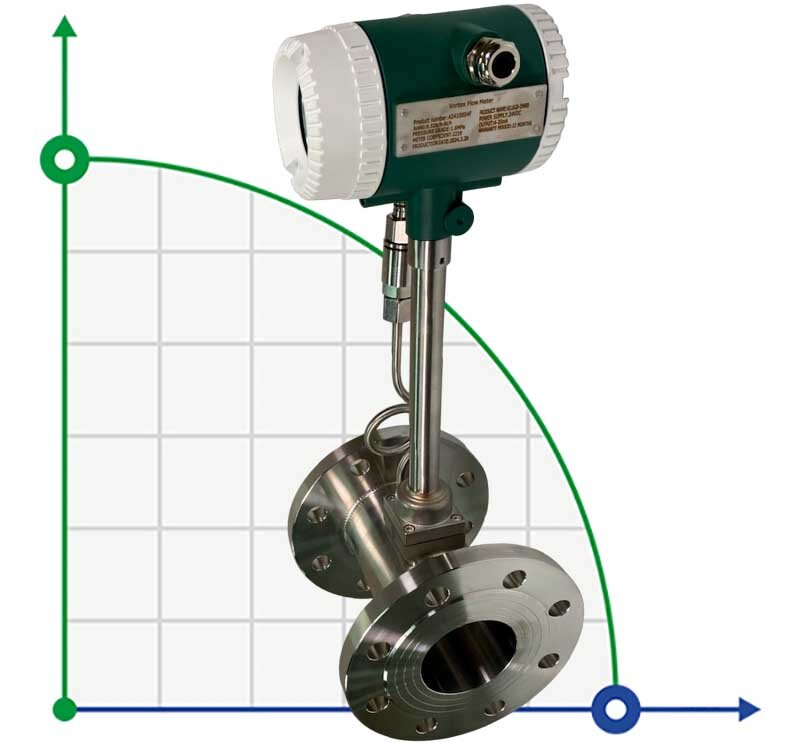

DN80 Edelstahl AISI 316 Wirbelzähler KLUGB/PN16 Flansch, für Dampf 175-2700 kg/h (Dichte 2,7 kg/m3) 1,6 MPa, 150 °C, 4-20 mA+RS485

Click image for a larger view

Code: 1055604

Hersteller	BTS-Engineering
Temperatur (max), mit	150
Herkunftsland	China
Schutzwert	IP65
Material des Gehäuses	AISI 316 Rostfreier Stahl
Verbindungstyp	geflanscht
Anschlussdurchmesser, DN	80
Steuersignal, mA	4-20mA+RS485
Display	Zeigt momentane Durchflussrate + kumulierte Durchflussrate + Temperatur + Druck an
Durchflussbereich	175-2700 kg/h
Spannung, V	24
Genauigkeitsklasse (Messfehler), %	1,5
Typ des Durchflussmessers	Wirbel
Arbeitsumgebung	пара
Zusätzlich	Temperatur- und Druckausgleich

Show all features (15)

Dokumentation

Beschreibung DN80 Edelstahl AISI 316 Wirbelzähler KLUGB/PN16 Flansch, für Dampf 175-2700 kg/h (Dichte 2,7 kg/m3) 1,6 MPa, 150 °C, 4-20 mA+RS485

Bildschirmanzeige von instationärem Durchfluss + akkumuliertem Durchfluss + Mediumstemperatur + Mediumdruck; mit Temperatur- und Druckkompensation. Der Wirbeldurchflussmesser wird zur Messung des Durchflusses von Gasen oder Flüssigkeiten in kompletten Rohrleitungen eingesetzt. Das Messprinzip beruht auf der Entwicklung einer Wirbel-Karman-Straße, die einem in die Rohrleitung eingebetteten Körper folgt. Die Wirbel werden periodisch zuerst auf der einen und dann auf der anderen Seite des Strömungskörpers (Wirbelkörper), der senkrecht zur Rohrachse eingebaut ist, entladen. Die Wirbelströmung erzeugt eine so genannte "Wirbel-Karman-Straße" mit einem variablen Druck, dessen Frequenz proportional zum Durchfluss ist.

Kategorie: Unternehmensautomatisierung: Kontroll- und Messinstrumente, Sensoren, Rotameter

Merkmale DN80 Edelstahl AISI 316 Wirbelzähler KLUGB/PN16 Flansch, für Dampf 175-2700 kg/h (Dichte 2,7 kg/m3) 1,6 MPa, 150 °C, 4-20 mA+RS485

Hersteller	BTS-Engineering
Temperatur (max), mit	150
Herkunftsland	China
Schutzwert	IP65
Material des Gehäuses	AISI 316 Rostfreier Stahl
Verbindungstyp	geflanscht
Anschlussdurchmesser, DN	80
Steuersignal, mA	4-20mA+RS485
Display	Zeigt momentane Durchflussrate + kumulierte Durchflussrate + Temperatur + Druck an
Durchflussbereich	175-2700 kg/h
Spannung, V	24
Genauigkeitsklasse (Messfehler), %	1,5
Typ des Durchflussmessers	Wirbel
Arbeitsumgebung	пара
Zusätzlich	Temperatur- und Druckausgleich

Dokumentation DN80 Edelstahl AISI 316 Wirbelzähler KLUGB/PN16 Flansch, für Dampf 175-2700 kg/h (Dichte 2,7 kg/m3) 1,6 MPa, 150 °C, 4-20 mA+RS485

Anleitung herunterladen, Katalog für DN80 Edelstahl AISI 316 Wirbelzähler KLUGB/PN16 Flansch, für Dampf 175-2700 kg/h (Dichte 2,7 kg/m3) 1,6 MPa, 150 °C, 4-20 mA+RS485
