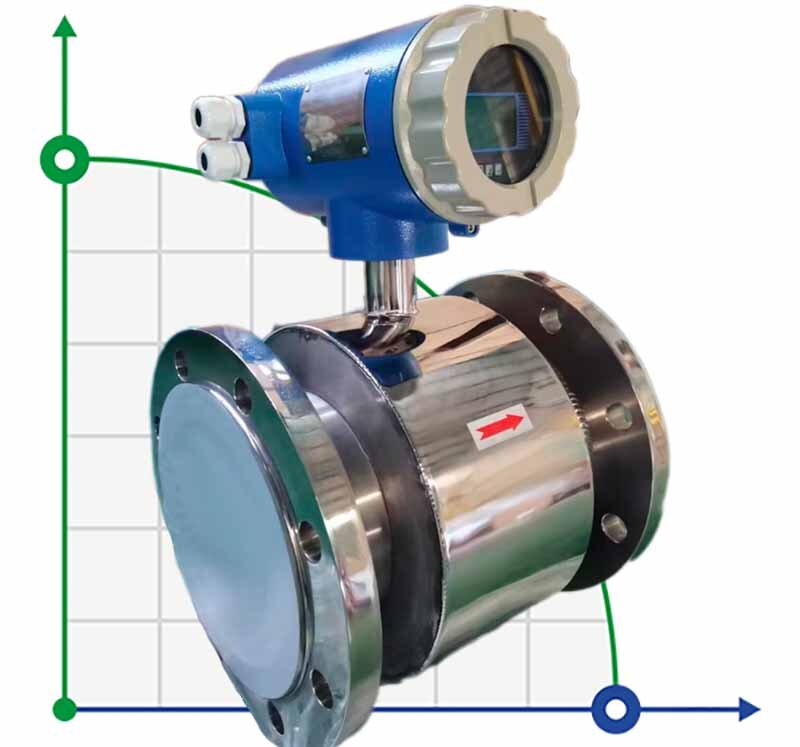

DN80 Débitmètre électromagnétique LDG PN16 (mélange d'alcool 8-10%) 0...50 m3/h, 4-20mA+RS485, acier inoxydable AISI316, revêtement PTFE

DN80 Débitmètre électromagnétique LDG PN16 (mélange d'alcool 8-10%) 0...50 m3/h, 4-20mA+RS485, acier inoxydable AISI316, revêtement PTFE

Cliquez sur l'image pour l'agrandir

Article: 1043406

(0 avis)

Réussite conditionnelle, DN	80
Signal de contrôle, mA	4-20
Plage de débit	0...50 m3/h
Écart de température	-20...+60°С
Classe de précision (erreur de mesure), %	0,5
Matériau de l'électrode	AISI 316L
Tension, V	24
Fabricant	BTS Engineering
Pays d'origine	Chine
Sécurité anti-explosion	Non
Pression nominale, MPa	1
Température (max), С	60
Matériau du corps	AISI 316 acier inoxydable
Type de connexion	à bride

Afficher toutes les fonctionnalités (14)

Documentation

La description DN80 Débitmètre électromagnétique LDG PN16 (mélange d'alcool 8-10%) 0...50 m3/h, 4-20mA+RS485, acier inoxydable AISI316, revêtement PTFE

Le principe de mesure du débitmètre électromagnétique est basé sur la loi de Faraday de l'induction électromagnétique. Le capteur est principalement composé d'un tube de mesure avec un revêtement isolé, d'une paire d'électrodes installées en pénétrant la paroi du tube de mesure, d'une paire de bobines et d'un noyau de fer pour générer un champ magnétique de travail. Lorsqu'un fluide conducteur s'écoule dans le tube de mesure du capteur, un signal de tension directement proportionnel au débit moyen du fluide est induit au niveau des électrodes. Le signal est amplifié et traité par le transmetteur pour réaliser diverses fonctions d'affichage.

Catégorie: Automatisation d'entreprise: instrumentation, capteurs, rotamètres

Fonctionnalités DN80 Débitmètre électromagnétique LDG PN16 (mélange d'alcool 8-10%) 0...50 m3/h, 4-20mA+RS485, acier inoxydable AISI316, revêtement PTFE

Réussite conditionnelle, DN	80
Signal de contrôle, mA	4-20
Plage de débit	0...50 m3/h
Écart de température	-20...+60°С
Classe de précision (erreur de mesure), %	0,5
Matériau de l'électrode	AISI 316L
Tension, V	24
Fabricant	BTS Engineering
Pays d'origine	Chine
Sécurité anti-explosion	Non
Pression nominale, MPa	1
Température (max), С	60
Matériau du corps	AISI 316 acier inoxydable
Type de connexion	à bride

Documentation DN80 Débitmètre électromagnétique LDG PN16 (mélange d'alcool 8-10%) 0...50 m3/h, 4-20mA+RS485, acier inoxydable AISI316, revêtement PTFE

Télécharger les instructions, le catalogue pour DN80 Débitmètre électromagnétique LDG PN16 (mélange d'alcool 8-10%) 0...50 m3/h, 4-20mA+RS485, acier inoxydable AISI316, revêtement PTFE
