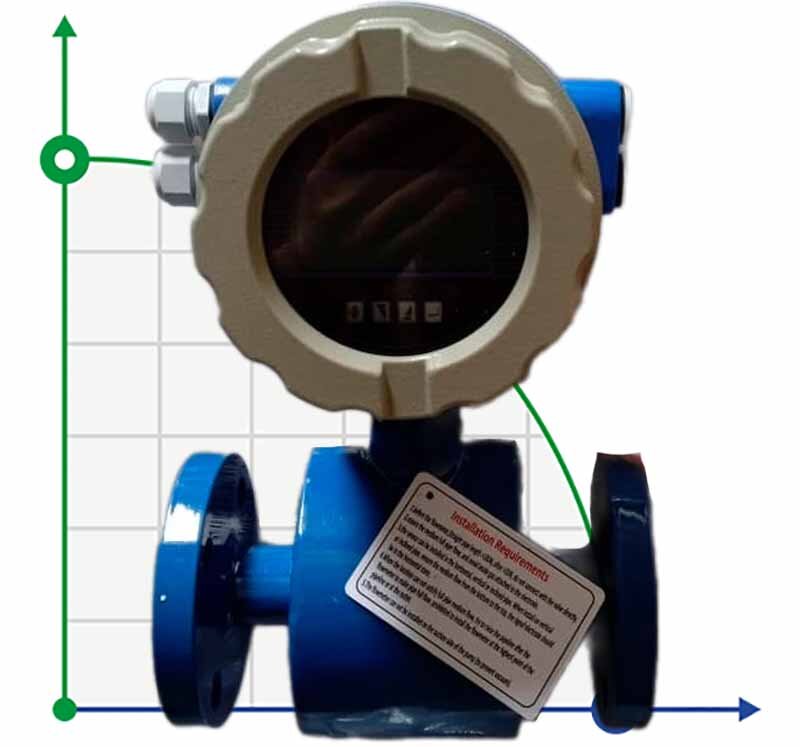

DN125 Débitmètre électromagnétique LDG PN16 (eau) 0...150 m3/h, 4-20mA+RS485, acier au carbone, revêtement PTFE

Cliquez sur l'image pour l'agrandir

Article: 1043405

Fabricant	BTS Engineering
Température (max), С	60
Sécurité anti-explosion	Non
Pays d'origine	Chine
Pression nominale, MPa	1
Matériau du corps	acier carbone
Type de connexion	à bride
Réussite conditionnelle, DN	125
Matériau de l'électrode	AISI 316L
Signal de contrôle, mA	4-20
Plage de débit	0...150 m3/h
Tension, V	24
Écart de température	-20...+60°С
Classe de précision (erreur de mesure), %	0,5
Type de débitmètre	électromagnétique

Afficher toutes les fonctionnalités (15)

Documentation

La description DN125 Débitmètre électromagnétique LDG PN16 (eau) 0...150 m3/h, 4-20mA+RS485, acier au carbone, revêtement PTFE

Le principe de mesure du débitmètre électromagnétique est basé sur la loi de Faraday de l'induction électromagnétique. Le capteur est principalement composé d'un tube de mesure avec un revêtement isolé, d'une paire d'électrodes installées en pénétrant la paroi du tube de mesure, d'une paire de bobines et d'un noyau de fer pour générer un champ magnétique de travail. Lorsqu'un fluide conducteur s'écoule dans le tube de mesure du capteur, un signal de tension directement proportionnel au débit moyen du fluide est induit au niveau des électrodes. Le signal est amplifié et traité par le transmetteur pour réaliser diverses fonctions d'affichage.

Catégorie: Automatisation d'entreprise: instrumentation, capteurs, rotamètres

Fonctionnalités DN125 Débitmètre électromagnétique LDG PN16 (eau) 0...150 m3/h, 4-20mA+RS485, acier au carbone, revêtement PTFE

Fabricant	BTS Engineering
Température (max), С	60
Sécurité anti-explosion	Non
Pays d'origine	Chine
Pression nominale, MPa	1
Matériau du corps	acier carbone
Type de connexion	à bride
Réussite conditionnelle, DN	125
Matériau de l'électrode	AISI 316L
Signal de contrôle, mA	4-20
Plage de débit	0...150 m3/h
Tension, V	24
Écart de température	-20...+60°С
Classe de précision (erreur de mesure), %	0,5
Type de débitmètre	électromagnétique

Documentation DN125 Débitmètre électromagnétique LDG PN16 (eau) 0...150 m3/h, 4-20mA+RS485, acier au carbone, revêtement PTFE

Télécharger les instructions, le catalogue pour DN125 Débitmètre électromagnétique LDG PN16 (eau) 0...150 m3/h, 4-20mA+RS485, acier au carbone, revêtement PTFE
