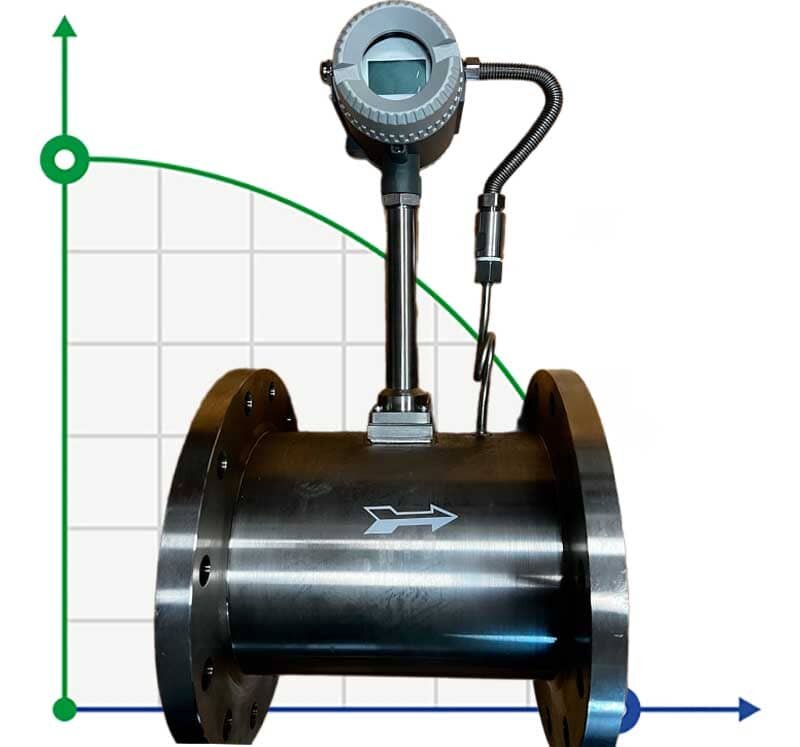

DN200 Mesure de la vapeur industrielle, débitmètre à vortex en acier inoxydable LUGB-D PN16 RF Bride DIN, 2.84-28.4 t/h, <1.6 MPa, <250°C, 4-20mA, ExdII

Débitmètre à vortex (version anglaise) Modèle : LUGB-D ; Bride RF DIN ; Matériau : SS304 ; Sortie 4-20 mA avec alimentation 24 VDC ; Affichage à l'écran du débit transitoire + débit cumulé + température du milieu + pression du milieu ; Classe de protection contre les explosions : ExdIIBT6 SS304 ; Avec compensation de la température et de la pression. Nom du fluide mesuré : Vapeur ; <1,6 MPa, <250°C, Le débitmètre à vortex est utilisé pour mesurer le débit de gaz ou de liquides dans des canalisations complètes. Le principe de mesure est basé sur le développement d'un tourbillon de la rue de Karman suivant un corps encastré dans la canalisation. Les tourbillons sont périodiquement déchargés d'abord d'un côté, puis de l'autre côté du corps d'écoulement (corps avec tourbillons), qui est installé perpendiculairement à l'axe de la conduite. L'écoulement tourbillonnaire crée ce que l'on appelle une "rue Karman tourbillonnaire" avec une pression variable, dont la fréquence est proportionnelle à la vitesse de l'écoulement.
