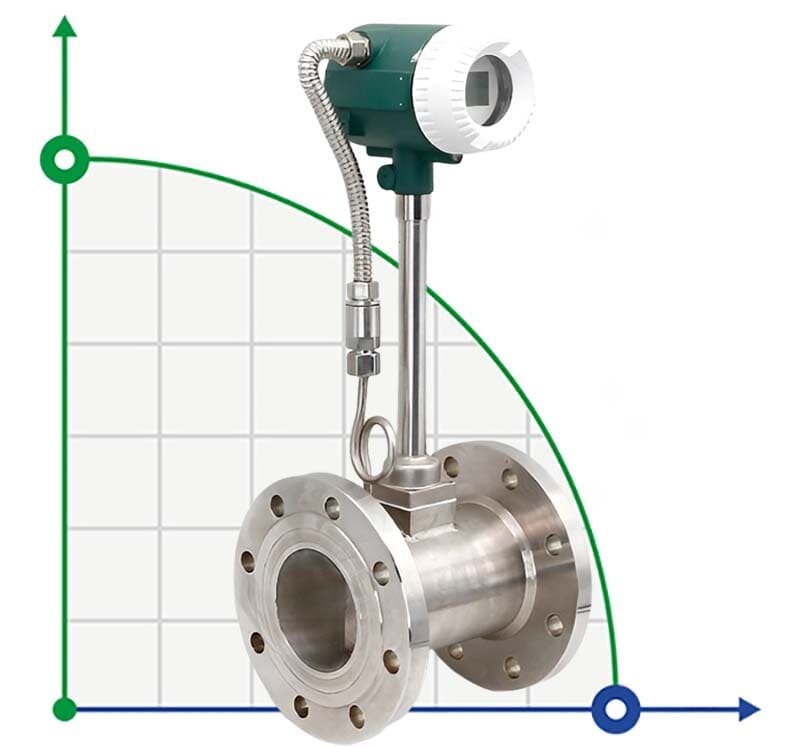

DN65 Débitmètre à tourbillon en acier inoxydable PN16 RF Bride DIN, pour vapeur, 60-600 m3/h, <1.6 MPa, <250°C, 4-20mA, ExdIIBT66

Affichage à l'écran du débit transitoire + débit cumulé + température moyenne + pression moyenne ; avec compensation de la température et de la pression. Le débitmètre à vortex est utilisé pour mesurer le débit de gaz ou de liquides dans des canalisations complètes. Le principe de mesure est basé sur le développement d'une rue de vortex de Karman suivant un corps encastré dans la canalisation. Les tourbillons sont périodiquement déchargés d'un côté puis de l'autre du corps d'écoulement (corps avec tourbillons), qui est installé perpendiculairement à l'axe de la canalisation. L'écoulement tourbillonnaire crée ce que l'on appelle une "rue Karman tourbillonnaire" avec une pression variable, dont la fréquence est proportionnelle au débit.
