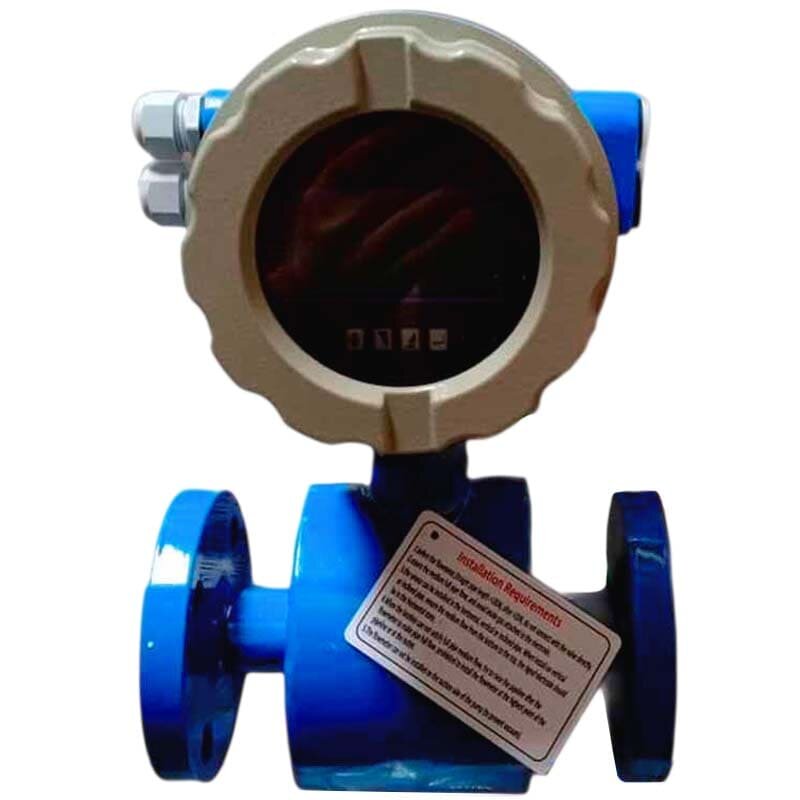

DN125 Електромагнітний витратомір LDG PN16 (вода) 0...150 m3/h, 4-20mA+RS485 з вуглецевої сталі, футурований PTFE

Click image for a larger view

Код: 1043405

Умовний прохід, DN	125
Керуючий сигнал, мА	4-20
Діапазон витрати	0...150 m3/h
Діапазон температур	-20...+60°С
Клас точності (похибка вимірювання), %	0,5
Матеріал електрода	AISI 316L
Напруга, V	24
Виробник	BTS Engineering
Країна походження	Китай
Вибухобезпека	ні
Номінальний тиск, МПа	1
Температура (max), С	60
Матеріал корпусу	вуглецева сталь
Тип з'єднання	фланцеве

Show all features (14)

Документація

Опис DN125 Електромагнітний витратомір LDG PN16 (вода) 0...150 m3/h, 4-20mA+RS485 з вуглецевої сталі, футурований PTFE

Принцип вимірювання електромагнітного витратоміра заснований на законі електромагнітної індукції Фараді. Датчик в основному складається з вимірювальної трубки з ізольованою підкладкою, пари електродів, встановлених шляхом проникнення в стінку вимірювальної трубки, пари котушок і залізного сердечника для створення робочого магнітного поля. Коли провідна рідина протікає через вимірювальну трубку датчика, сигнал напруги, прямо пропорційний середній швидкості потоку рідини, буде індуктуватися на електродах. Сигнал посилюється та обробляється передавачем для реалізації різних функцій відображення.

Категорія: Автоматизація підприємства: контрольно-вимірювальні прилади, датчики, ротаметри

Характеристики DN125 Електромагнітний витратомір LDG PN16 (вода) 0...150 m3/h, 4-20mA+RS485 з вуглецевої сталі, футурований PTFE

Умовний прохід, DN	125
Керуючий сигнал, мА	4-20
Діапазон витрати	0...150 m3/h
Діапазон температур	-20...+60°С
Клас точності (похибка вимірювання), %	0,5
Матеріал електрода	AISI 316L
Напруга, V	24
Виробник	BTS Engineering
Країна походження	Китай
Вибухобезпека	ні
Номінальний тиск, МПа	1
Температура (max), С	60
Матеріал корпусу	вуглецева сталь
Тип з'єднання	фланцеве
