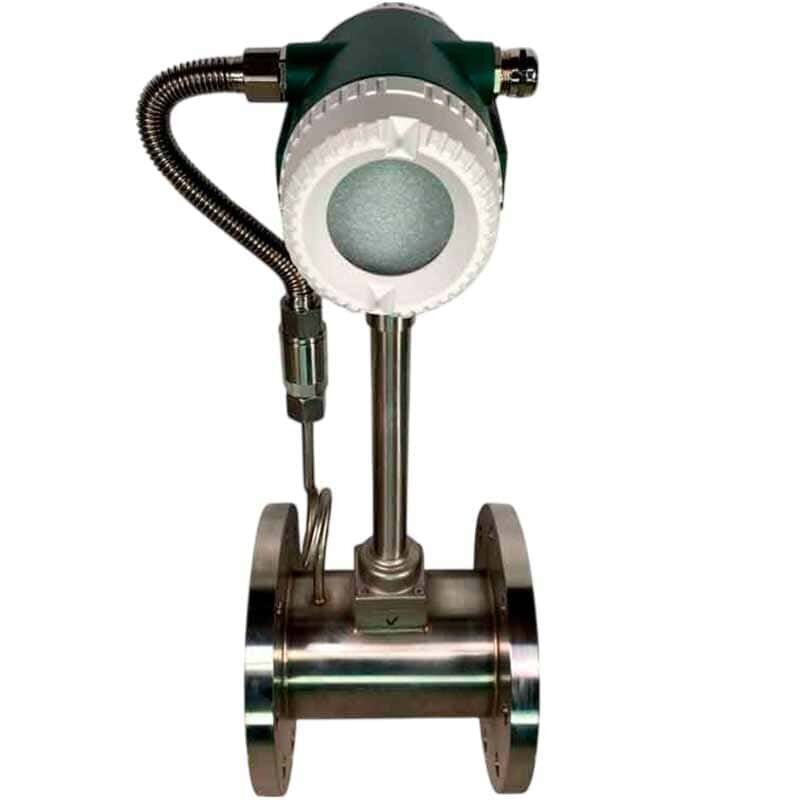

DN100 Вихровий витратомір з нержавіючої сталі KLUGB PN16 RF DIN фланець, для пари 0.5-7.5 t/h <1,6 МПа, <250°C, 4-20mA, ExdIIBT6

Click image for a larger view

більше +6

Код: 1044111

(0 review)

Умовний прохід, DN	100
Керуючий сигнал, мА	4-20
Діапазон витрати	0.5-7.5 t/h
Напруга, V	24
Виробник	BTS Engineering
Країна походження	Китай
Вибухобезпека	так
Стандарт ATEX	d II BT6
Температура (max), С	250
Вага, кг	16
Матеріал корпусу	AISI 304 нержавіюча сталь
Тип з'єднання	фланцеве
Вага брутто, кг	17
Транспортна упаковкa: довжина, см	67
Транспортна упаковкa: ширина, см	26
Транспортна упаковка: висота, см	24,5

Show all features (16)

Документація

Опис DN100 Вихровий витратомір з нержавіючої сталі KLUGB PN16 RF DIN фланець, для пари 0.5-7.5 t/h <1,6 МПа, <250°C, 4-20mA, ExdIIBT6

Екранне відображення перехідного потоку + накопичений потік + температура середовища + тиск середовища; З компенсацією температури і тиску. Вихровий витратомір використовується для вимірювання швидкості потоку газів або рідин у повних трубопроводах. Принцип вимірювання заснований на розвитку вихрової вулиці Кармана слідом за тілом, вбудованим у трубопровід. Періодичне відведення вихорів відбувається спочатку з одного боку, а потім з іншого боку тіла обтікання (тіла з вихорами), встановленого перпендикулярно осі труби. Вихровий потік створює так звану "вихрову вулицю Кармана" зі змінним тиском, частота якого пропорційна швидкості потоку.

Категорія: Автоматизація підприємства: контрольно-вимірювальні прилади, датчики, ротаметри

Характеристики DN100 Вихровий витратомір з нержавіючої сталі KLUGB PN16 RF DIN фланець, для пари 0.5-7.5 t/h <1,6 МПа, <250°C, 4-20mA, ExdIIBT6

Умовний прохід, DN	100
Керуючий сигнал, мА	4-20
Діапазон витрати	0.5-7.5 t/h
Напруга, V	24
Виробник	BTS Engineering
Країна походження	Китай
Вибухобезпека	так
Стандарт ATEX	d II BT6
Температура (max), С	250
Вага, кг	16
Матеріал корпусу	AISI 304 нержавіюча сталь
Тип з'єднання	фланцеве
Вага брутто, кг	17
Транспортна упаковкa: довжина, см	67
Транспортна упаковкa: ширина, см	26
Транспортна упаковка: висота, см	24,5

Документація DN100 Вихровий витратомір з нержавіючої сталі KLUGB PN16 RF DIN фланець, для пари 0.5-7.5 t/h <1,6 МПа, <250°C, 4-20mA, ExdIIBT6

Скачати інструкцію, каталог для DN100 Вихровий витратомір з нержавіючої сталі KLUGB PN16 RF DIN фланець, для пари 0.5-7.5 t/h <1,6 МПа, <250°C, 4-20mA, ExdIIBT6
