Теплообменник W1.101 площадью 160м2:
Расчетное давление со стороны корпуса 0,55 МПа / со стороны трубы 0,44 МПа;
Расчетная температура со стороны корпуса130C / со стороны трубы 130C;
Обечайка DN1000*8 мм, S30408;
Труба OD32*2*4000мм, 6*72шт, S30408;
Компенсатор ZD1000-6, S30408;

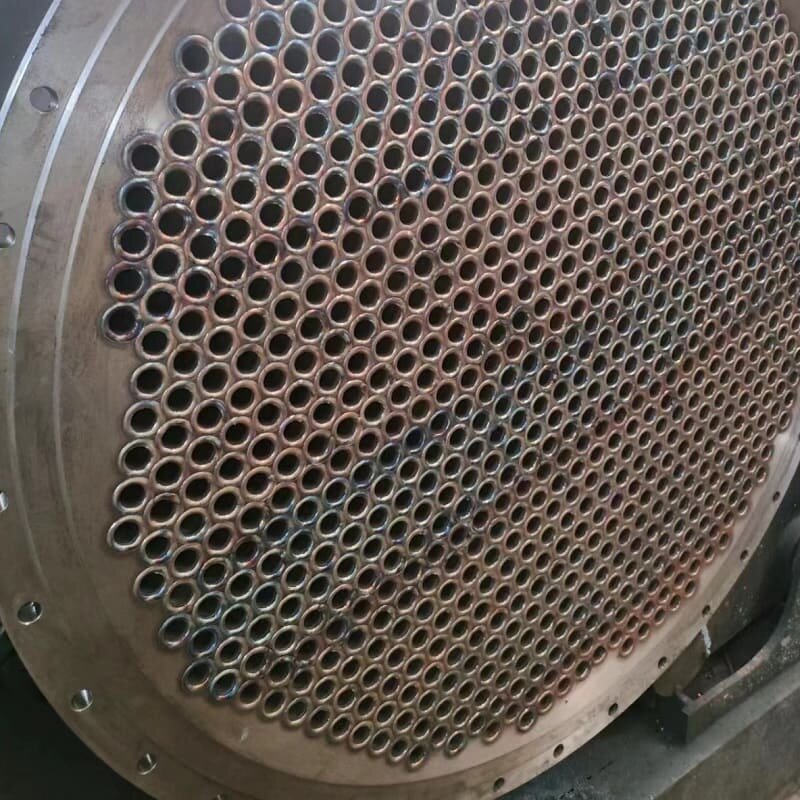

Трубный лист 40мм, S30408;
Фланец канала 48+3мм, Q345R+S30408;
Крышка канала 55+3мм, Q345R+S30408.
Теплообменник W1.102 площадью 50м2:
Расчетное давление со стороны корпуса 1,65 МПа / со стороны трубы 0,44 МПа;
Расчетная температура со стороны корпуса 190C / со стороны трубы 190C;
Обечайка DN650*6мм, S30408;
Труба OD32*2*3000мм, 2*90шт, S30408;
Компенсатор ZD650-5, S30408;
Труба листовая 38мм, S30408;
Трубный канал Фланец 36+3мм, Q345R+S30408;
Передняя крышка канала 38+3мм, Q345R+S30408;
Задняя крышка канала 24+3мм, Q345R+S30408
